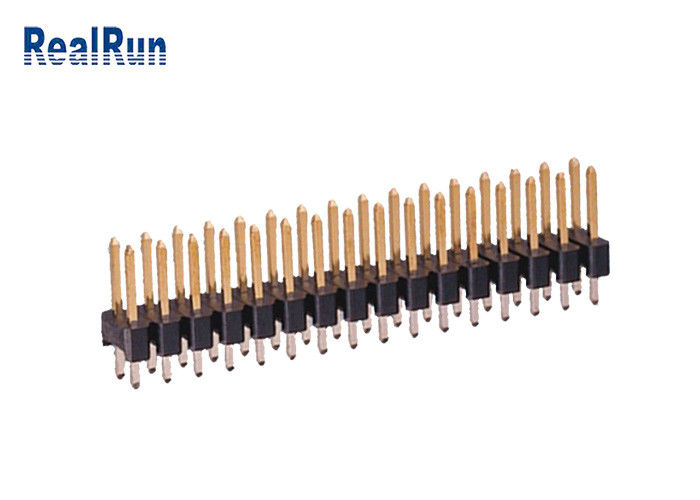

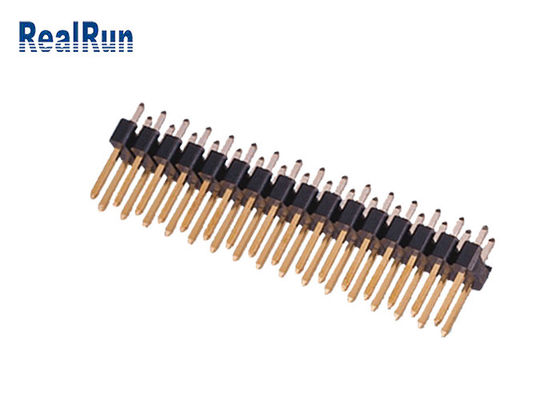

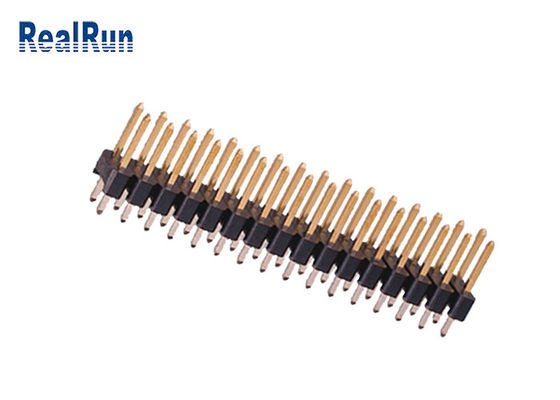

황동 PA6T 180° 스트레이트 핀 헤더 커넥터 2.54mm UL94V-0 이중 행

제품 설명:
커넥터 제조사, 15년 이상 커넥터 생산 전문
우리는 전자 커넥터, 전자 와이어 하네스 및 하드웨어 개발을 전문으로 합니다. 필요한 정확한 항목을 찾을 수 없는 경우 도면이나 사진을 보내 주시면 최상의 솔루션을 제공하겠습니다.

2.54Mm 이중 행 반 금 주석 커넥터 180° 직선 핀 헤더 스트립

제품 특징:그것은 일반적으로 보드 대 보드 연결을 형성하기 위해 암 헤더와 함께 사용됩니다.또는 전자 하네스 단자와 함께 사용하여 보드 대 케이블 연결을 형성합니다.기판 간 연결을 위해 독립적으로 사용할 수도 있습니다.

제품 기능:그 기능은 회로에서 차단되거나 절연된 회로 사이의 브리지 역할을 하고 전류 또는 신호 전송 작업을 수행하는 것입니다.

적용 범위: 디스플레이, 디지털 카메라, MP3, MP4, PDA, 컴퓨터, 컴퓨터 마더보드, 모바일 저장 디스크, 카드 리더기, 보안 제품, 전기 계량기, 무선 전화, 휴대 전화, 인터폰, 프로그램 제어 스위치, VCD, DVD, LCM/LED 디스플레이 모듈, 전자 장난감, 가전 제품 등. Plate to plate 및 line to plate에 가장 안정적인 연결을 제공합니다.

언제든지 저희에게 연락해 주시면 필요한 도면을 보내드리겠습니다.

핀 헤더가 무엇입니까?

1. 핀 헤더를 범용 커넥터라고 합니다.PCB에 대한 다양한 디자인을 기반으로 서로 다른 피치 커넥터를 선택합니다.

2. 0.8mm/1.0mm/1.27mm/2.00mm/2.54mm 피치 핀 헤더는 당사의 주요 제품입니다.표준 피치가 만족할 수 없는 특수 핀 헤더가 필요한 경우 당사 영업 팀에 이메일을 보내거나 전화하십시오.

3. 일반적으로 적합한 암 헤더가 있는 핀 헤더는 전자 산업에서 생성된 모듈을 완성하는 데 사용됩니다.

4. 핀 헤더의 전기적 및 기계적 특성과 관련하여 동일한 피치는 동일한 기능을 가지며 이는 데이터 시트에서 명확하게 보여줍니다.

5. 핀 헤더의 또 다른 일반적인 변형은 "머신 핀" 버전입니다.일반 버전은 스탬핑 및 접힌 판금으로 형성되며, 기계 핀 커넥터는 금속을 원하는 모양으로 도구로 가공하여 형성됩니다.점점 더 많은 자동차 및 의료 산업 고객이 연결 안정성을 개선하기 위해 기계 핀을 선택합니다.

범주

1. 간격에 따라: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5.08mm;

2. 플라스틱의 높이와 양에 따라(예: 단일 플라스틱, 이중 플라스틱, 3개 플라스틱 등).

3. 행 수에 따라 단일 행, 이중 행, 3 행 및 4 행으로 나뉩니다.현재 최대 4개의 행만 있습니다.

4. 레이아웃의 설치 모드에 따라 주로 180도, 90도, SMT(수직 장착 SMT, 수평 SMT 및 직각 SMT)로 구분됩니다.

5. 증가해야하는지 여부와 위치 지정 열로 나눌 필요가 있는지 여부에 따라 두 가지 종류의 위치 지정 열이 있습니다. 하나는 내부 위치 열이고 다른 하나는 귀 위치 열입니다.

6. 바늘 수: 02 ~ 80;02에서 100까지;

7. 포장: 가방, 롤 가방, 대량, 튜브, CAP/Mylar + 릴 테이프 포장;

8. 표면 처리: 금 도금 1u/3u/5u/10u 이상, 두꺼운 금, 주석 도금, 니켈 도금(1u=1uinch=1/39.37μm);

9. 재료:

9-1: 단자부: 황동 또는 인청동;

9-2: 절연체 부분: PBT, PA46, PA6T, PA66, PA9T, LCP 플라스틱 UL94V-0(UL94는 표준, V-0은 내화 등급);
